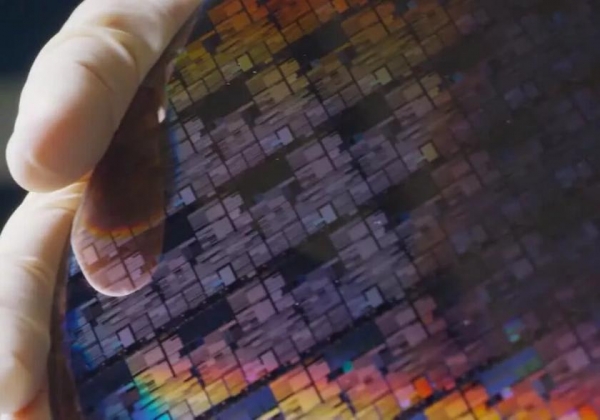

Американский технологический гигант IBM опубликовал статью о том, что им удалось сделать чип по двухнанометровой технологии, уместив 333 транзистора на одном квадратном миллиметре. Свой прорыв в полупроводниковом дизайне компания объяснила тем, что в век ИИ, облачных хранилищ и компактной носимой электроники устройствам нужны все большие мощности.

Чем это полезно?

  • В своей публикации компания выделила несколько ключевых сфер, где новые чипы превзойдут 7nm аналоги:
  • Продление жизни батарей смартфонов в 4 раза;
  • Сокращение потребления электричества дата-центрами;
  • Серьезное увеличение производительности лэптопов и ноутбуков: новые чипы обеспечат на 45% лучшую производительность и на 75% меньшее энергопотребление;
  • Вклад в автономный беспилотный транспорт: чипы ускорят распознавание объектов и вычисления, необходимые в дороге

В общем и целом плотность транзисторов — единственная вещь, от которой зависит энергопотребление и, что главное, производительность современных электронных устройств. По закону Мура плотность удваивается каждые 24 месяца, но с развитием полупроводниковых технологий становится все тяжелее умещать транзисторы на чипе, и следующий прорыв в этой области обещает нечто совершенно новое в сфере процессоростроения.
